Klassifitseerimisnõuded rikkevoolukaitselülititele

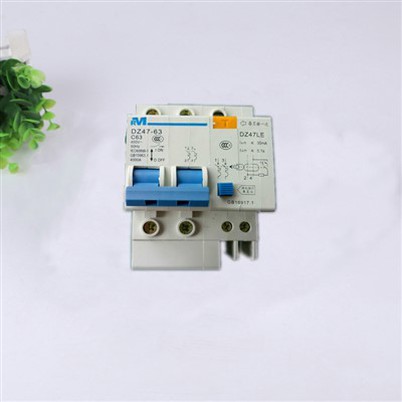

Jääkvooluseadet (RCD), tuntud ka kui rikkevoolukaitselülitit või rikkevooluseadet, kasutatakse peamiselt seadmete kaitsmiseks elektrilekkehäirete eest ja inimeste kaitsmiseks potentsiaalselt surmavate elektrilöökide eest. See kaitseb ülekoormus- ja{1}}lühise eest ning seda saab kasutada vooluahelate või mootorite kaitsmiseks ülekoormuse ja lühiste eest. Seda saab kasutada ka tavatingimustes ahelate harvaks lülitamiseks ja käivitamiseks.

RCD-d liigitatakse üldiselt C- ja D-tüüpi. C-tüüpi kasutatakse tavaliselt kodumajapidamistes, D-tüüpi aga tööstuslikes rakendustes.

Järgmised on nõuded elektriahelate ja seadmete lekkevoolu väärtustele, samuti lekkevoolu omaduste ja ajaomaduste kooskõlastamisele astmelise paigalduse korral:

1. Kui seda kasutatakse ühe elektriseadme jaoks, ei tohiks töövool olla tavalise töö ajal mõõdetud lekkevoolust väiksem kui 4 korda;

2. Jaotusliini rikkevooluseadme (RCD) töövool ei tohiks olla tavalise töö ajal mõõdetud lekkevoolust väiksem kui 25-kordne ning see peaks vastama ka suurima lekkevooluga elektriseadme 4-kordse tavapärase töölekkevoolu nõudele;

3. Kui seda kasutatakse kogu võrgu kaitseks, ei tohiks töövool olla väiksem kui 2 korda suurem mõõdetud lekkevoolust;

4. RCD nimitöövoolul peaks olema teatud varu, et kohaneda suurenenud voolulekkega, mis on põhjustatud sellistest teguritest nagu vooluahela isolatsioonitakistuse vähenemine aja jooksul, elektriseadmete suurenemine ja hooajalised muutused.
